Arti Warna Kabel Honda Paling Lengkap

Aufaproject.com – Hay Bro & Sist, sebagai orang yang juga sering pegang kunci L, obeng, dan kabel motor sampai tanganku pernah kayak kusut kena tali layangan, aku paham banget satu hal: warna kabel Honda dan fungsinya itu bukan sekadar urusan teknis. Ini adalah bahasa rahasia yang kalau kita bisa baca, hidup jadi lebih tenang dan motor jadi lebih nurut.

Serius deh, aku dulu sempat salah sambung kabel sampai lampu sein malah kedip waktu aku klakson. Itu pengalaman yang tidak ingin aku ulangi lagi, Bro & Sist. Makanya artikel ini aku susun dengan gaya ngobrol santai, tapi tetap padat, jelas, dan mudah dicerna — biar kamu nggak perlu trial and error yang berujung motor kayak diskotik dadakan.

Di artikel super lengkap ini, aku bakal ngebahas tuntas:

• Arti setiap warna kabel Honda

• Fungsinya satu per satu

• Pembagian kabel berdasarkan area (alternator/spul & bodi)

• Kenapa warnanya bisa beda-beda

• Tips menghindari korslet waktu modifikasi

• FAQ lengkap

Dan tentu saja, semuanya tetap sesuai data artikel asli — tanpa aku menambah fakta baru dari diriku sendiri.

Yuk kita mulai perjalanan penuh warna ini. Oke, itu barusan agak puitis ya Bro & Sist. Wkwkwk.

Kenapa Warna Kabel Honda Penting Banget?

Di paragraf pembuka ini aku wajib menyebutkan keyword utama: warna kabel Honda dan fungsinya. Nah Bro & Sist, warna kabel Honda dan fungsinya itu ibarat peta harta karun buat siapa pun yang suka otak-atik motor. Pabrikan Honda sebenarnya sudah sangat baik hati memberi kita “kode warna” supaya kita lebih gampang memahami sistem kelistrikan dan nggak salah sambung jalur pengapian.

Sistem kelistrikan motor itu kompleks dan saling terhubung. Salah satu kabel disambung ke tempat yang salah, bukan cuma motor bisa mogok — tapi bisa juga bikin komponen listrik cepat rusak, lampu redup, sensor error, bahkan ECU ngambek.

Jadi artikel ini aku tulis sebagai panduan final buat Bro & Sist yang mau memahami arti warna kabel Honda dengan lebih dalam. Kita bakal bahas tuntas mulai dari tingkat dasar sampai bagian yang sering bikin orang bingung: kabel spul, kabel bodi, sensor PGM-FI, sampai jalur pengapian CDI.

Ambil kopi dulu kalau perlu, karena ini bakal panjang — dan semoga lebih enak dibaca daripada manual book yang sering diselipkan tapi jarang dibaca itu.

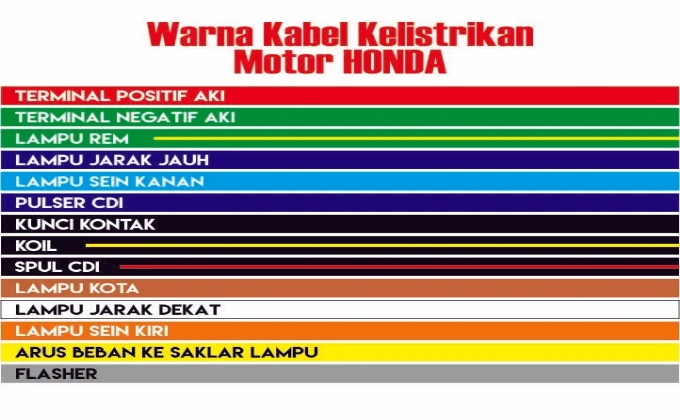

Arti Warna Kabel Honda dan Fungsinya (Versi Lengkap)

Ini adalah bagian yang paling penting, Bro & Sist. Setiap warna kabel punya “kepribadian” dan fungsi yang berbeda. Ibarat manusia, ada yang jadi sumber tenaga, ada yang suka nyalain lampu, ada yang jadi penjaga keamanan, dan ada juga yang cuma lewat sebagai sinyal.

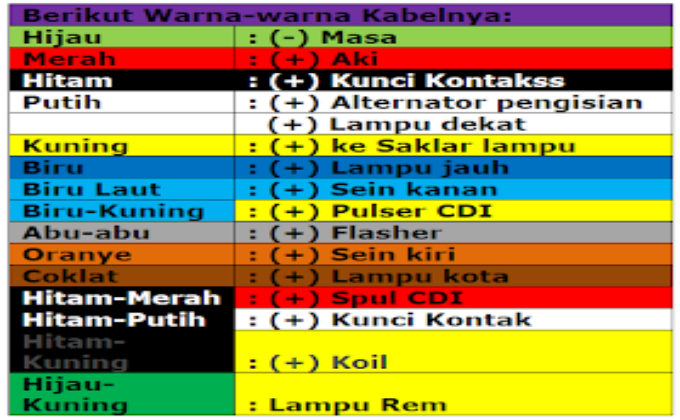

Berikut arti masing-masing warna kabel Honda:

🔴 Merah — Penyedia Tenaga Utama (+) dari Aki

Kabel merah adalah jalur suplai listrik dari aki ke seluruh sistem. Ini ibarat jantungnya motor dalam dunia kelistrikan.

⚫ Hitam — Kutub (+) Setelah Kunci Kontak

Begitu kamu putar kunci kontak, arus akan keluar melalui kabel hitam menuju komponen lain.

🟢 Hijau — Kutub (-) atau Massa

Semua yang hijau itu ground. Ingat ya Bro & Sist: hijau = tanah.

⚪ Putih — Tegangan Output dari Alternator

Kabel putih memberikan arus ke lampu dekat dan sistem pengisian.

🟡 Kuning — Arus Lampu Dari Sakelar

Semua jalur lampu utama banyak pakai kabel kuning.

🔵 Biru — Jalur Lampu Jauh

Kalau High Beam, biasanya jalurnya biru.

🌫 Abu-Abu — Jalur Flasher ke Sein

Setiap motor Honda pasti punya kabel ini untuk sein.

🔵💧 Biru Laut — Sein Kanan

Jalur khusus untuk lampu sein kanan.

🟠 Oranye — Sein Kiri

Sein kiri selalu oranye. Konsisten banget Honda.

🟤 Coklat — Lampu Kota & Fuel Pump

Ini lumayan penting buat motor injeksi.

⚫🔴 Hitam-Merah — Dari Spul ke CDI

Jalur kelistrikan yang kritikal.

⚫⚪ Hitam-Putih — Pengaman Kunci Kontak

Biasanya mengunci jalur pengapian.

⚫🟡 Hitam-Kuning — Ke Ignition Coil

Jalur menuju koil pengapian.

🔵🟡 Biru-Kuning — Sinyal Pulser ke CDI

Bagian penting untuk sistem timing pengapian.

🟢🟡 Hijau-Kuning — Lampu Rem

Ini jalur yang bikin lampu belakang menyala saat rem diinjak/ditekan.

Arti Warna Kabel Honda Pada Area Alternator / Spul

Area alternator alias spul punya karakteristik khusus. Jalur di sini bekerja sebagai “pembangkit listrik mini” yang bikin motor hidup. Nah, Bro & Sist, berikut arti kabel yang ada di bagian ini:

• Hijau → Ground atau massa pengisian

• Putih → Output tegangan untuk pengisian aki

• Kuning → Jalur tegangan untuk lampu / sistem full wave

• Biru-Kuning → Pulser sebagai pembaca posisi crankshaft

• Putih-Kuning → Jalur pulser untuk motor PGM-FI

Pulser ini penting banget karena dia yang memberi tahu CDI kapan harus memercikkan api ke busi. Kalau kabel pulser rusak, motor bisa susah hidup atau bahkan mati total.

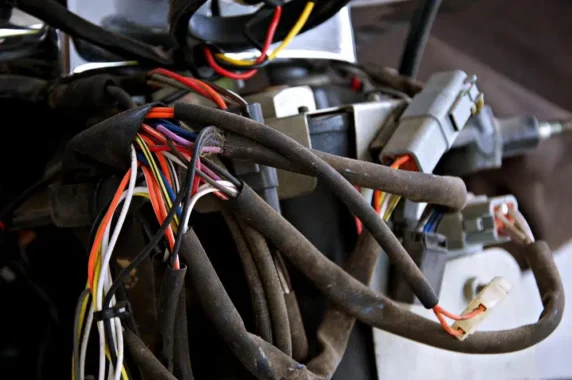

Arti Warna Kabel Honda di Area Bodi Motor

Ini bagian yang selalu terlihat paling ramai, Bro & Sist. Kabel-kabel di bodi motor menghubungkan banyak komponen seperti panel indikator, sakelar, lampu, sensor, ECU, dan lain-lain.

Berikut daftar lengkapnya:

• Merah → Suplai tegangan dari aki/rectifier

• Hitam → Jalur arus positif dari ignition switch

• Coklat → Output lampu kota, lampu belakang, atau fuel pump

• Coklat/Putih → Jalur lampu utama & speedometer

• Putih → Lampu dekat

• Biru → Lampu jauh & jalur DLC reset ECM

• Kuning/Merah → Relay starter

• Oranye → Input sein kiri

• Biru Cerah → Input sein kanan

• Abu-abu → Output flasher

• Hijau Muda → Jalur klakson

• Hitam/Biru → Jalur ke ECM PGM-FI

• Hijau/Oranye → Sensor ke ECM

• Hijau/Putih → Sensor standar samping

• Hitam/Kuning → Output pengapian ke ignition coil

• Pink → Jalur pengapian / indikator gear

• Pink/Hijau → Jalur injektor

• Merah/Biru → Koneksi BAS ke ECM

• Kuning/Biru → Sensor EOT ke ECM

Dengan memahami bagian ini, Bro & Sist bisa pemasangan lampu tambahan, ganti panel speedometer custom, atau modifikasi sakelar tanpa bikin motor korslet.

Penjelasan Lebih Dalam: Kenapa Warna Kabel Honda Bisa Beda Tiap Model?

Nah, ini sering bikin Bro & Sist bingung.

Honda sebenarnya menggunakan standar warna yang sama untuk mayoritas model. Tapi pada motor tertentu — terutama PGM-FI — kabelnya bisa punya warna tambahan karena:

• Ada sensor tambahan

• Ada teknologi injeksi

• Ada fitur keamanan baru

• Ada perbedaan konfigurasi pengapian

Misalnya, kabel Pink/Hijau untuk jalur injektor. Motor karburator jelas tidak punya itu. Jadi kalau kamu lihat wiring diagram motor injeksi, jangan kaget kalau warnanya terlihat lebih rame seperti lampu natal.

Kesalahan Umum Saat Modifikasi Kabel Honda

Aku harus bahas ini juga karena cukup penting.

1. Menggabungkan Kabel Beda Warna Tanpa Skema

Ini sering terjadi karena malas buka wiring diagram. Tapi risikonya:

• Korslet

• Lampu mati

• Motor tidak bisa distarter

• Error ECM

2. Solder Tidak Rapi

Kadang sambungan putus di jalan. Duh, menyedihkan banget itu Bro & Sist.

3. Salah Grounding

Ground itu nyawanya banyak komponen. Salah titik = error.

4. Sembarangan Ganti Warna Kabel

Ini fatal. Kalau kamu ganti biru jadi hitam misalnya, teknisi lain nanti bisa dibuat bingung.

Tips Aman Bekerja dengan Kabel Honda

Biar aktivitas oprek kamu makin aman, ini tips simpel tapi wajib:

• Gunakan multimeter untuk cek kontinuitas

• Lihat wiring diagram resmi Honda

• Jangan tarik kabel terlalu keras

• Tulis label kecil jika sedang modifikasi

• Pastikan isolasi rapi

Kadang hal kecil kayak isolasi kabel bisa menyelamatkan kamu dari korslet besar.

Kesimpulan

Bro & Sist, setelah perjalanan panjang ini, sekarang kamu sudah punya pemahaman lengkap tentang warna kabel Honda dan fungsinya. Ini ilmu yang sangat penting buat troubleshooting, perbaikan, maupun modifikasi kelistrikan.

Kita sudah bahas:

• Arti semua warna kabel Honda

• Fungsi kabel berdasarkan area

• Jalur spul, jalur bodi, jalur sensor

• Tips aman

• Kesalahan umum

• FAQ

Kalau kamu pahami semua ini, motor kamu bakal jauh lebih mudah ditangani. Dan kalau suatu hari kamu modifikasi lampu atau panel, kamu tinggal pasang tanpa deg-degan.

Semoga artikel ini membuat kamu semakin percaya diri dalam dunia kelistrikan motor Honda yang penuh warna.

FAQ Warna Kabel Honda

1. Apakah semua motor Honda punya warna kabel yang sama?

Sebagian besar sama, tapi ada perbedaan pada model tertentu — terutama injeksi.

2. Kalau warnanya pudar, gimana cara tahu fungsinya?

Gunakan multimeter atau cek diagram resmi.

3. Bolehkah menyambung kabel beda warna?

Secara teknis boleh, tapi tidak disarankan kalau tanpa skema jelas.
